Прес гідравлічний ручний для наконечників НПГРН-240М спільно з ручною гідравлічною помпою
Прес гідравлічний ручний для наконечників НПГРН-240М спільно з ручною гідравлічною помпою призначений для опресування мідних і алюмінієвих кабельних наконечників і гільз перетином від 16 до 240 мм2 за допомогою набору шестигранних матриць.
Прес гідравлічний ручний для наконечників із виносною гідравлічною помпою являє собою набір із преса НПГРН-240м і помпи НПГР-600 з'єднаних гідравлічним шлангом за допомогою двох швидкорознімних муфт (МНБР).
Змінні матриці встановлюються в робочу головку. Помпа приводиться в дію ручкою. Олива через гідравлічний шланг нагнітається в гідроциліндр преса, який створює необхідне зусилля в робочій зоні. Матриці під дією штока змикаються й опресовують виріб.
Скидання тиску здійснюється дросельним гвинтом на корпусі помпи. Під час скидання тиску пружина всередині гідроциліндру повертає поршень у вихідне положення.
Перед тим як починати опресування, переконатися, що наконечник або гільза правильно підібрані за перерізом і класом жили використовуваного кабелю.
Секторні суцільновтягнуті жили перед опресуванням рекомендується округлити набором матриц для преса НПГРН- 240М.
| Найменування параметрів/модель | НПГРН- 240М |
| Усилие (т) | 11 |
| Макс. хід (поршня). мм | 20 |
| Діапазон обтискання, мм2 | 16-240 |
| Розміри стандартних матриць, мм2 | 16, 25, 35, 50, 70, 95, 120, 150, 185, 240 |
| Конфігурація опресування (профіль обтискання) |
шестигранна |
| Робоча рідина | всесезонне гідравлічна олива |
| Температура експлуатації, С | от -5 до +50 |
| Габаритні розміри, мм |
480*260*130 |
| Маса, кг | 11 |

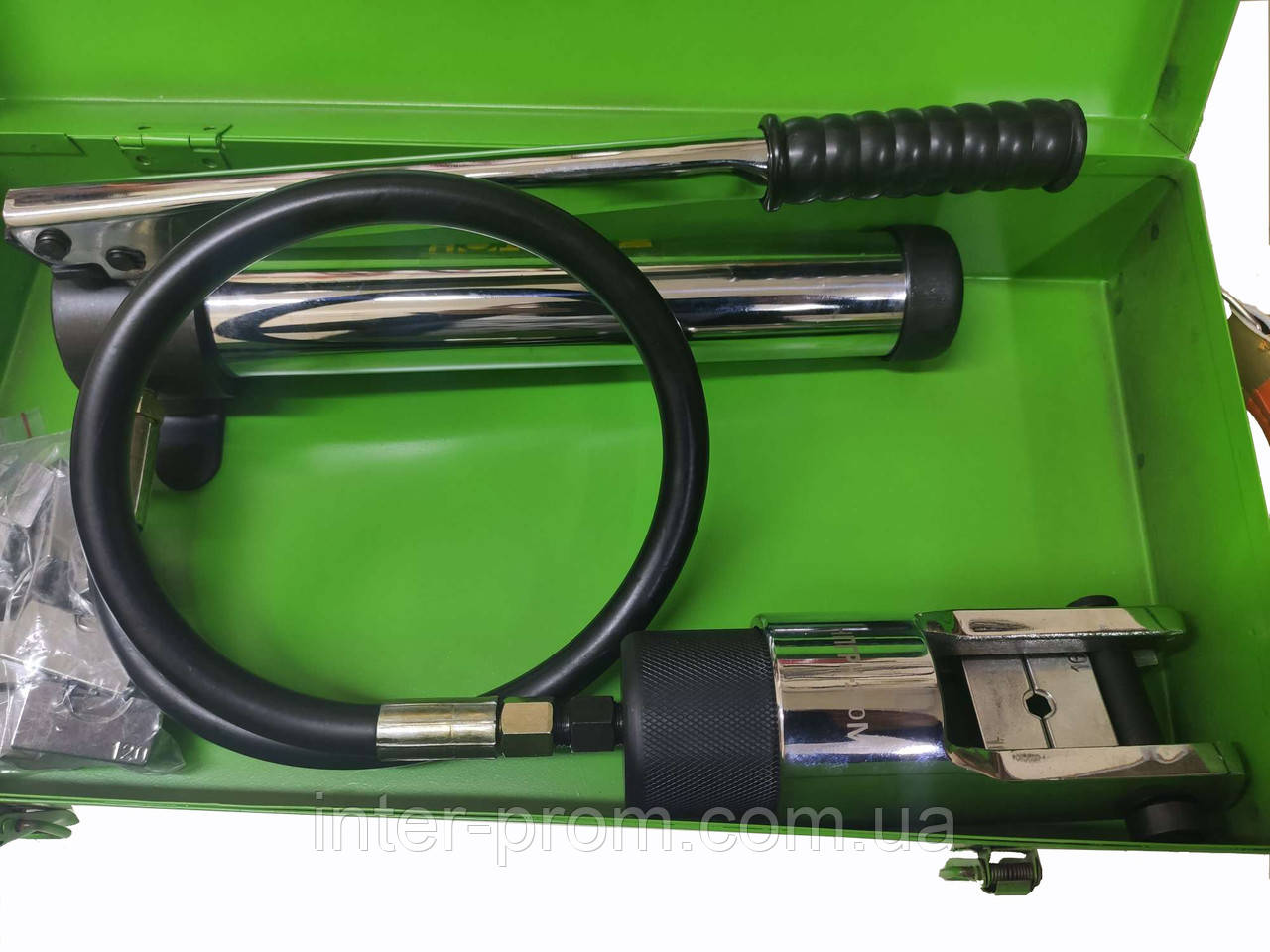

Комплект постачання:
| Прес гідравлічний ручний для наконечників НПГРН- 240М |
1 шт |
| Помпа гідравлічна ручна НПГР-700С | 1 шт |
| Шланг гідравлічний | 1 шт |
| Набір матриць шестигранних | 1 комплект |
| Металевий кейс | 1 шт |
| Основні атрибути | |
|---|---|
| Країна виробник | Китай |
| Тип гідравлічного преса | Гідравлічний прес з виносним насосом |
| Застосовується | для наконечників, для гільз |
| Різання броньованого кабелю | Ні |
| Мінімальний обжимний переріз | 16 кв. мм |
| Максимальний перетин, що обжимається | 240 кв. мм |
| Максимальне зусилля | 11 т |
| Робочий хід | 20 мм |
| Габаритні розміри | |
| Довжина | 480 мм |
| Ширина | 260 мм |
| Висота | 130 мм |
| Вага | 11 кг |
| Комплектація | |
| Тип упаковки | Металевий кейс |
- Ціна: 5 735 ₴
