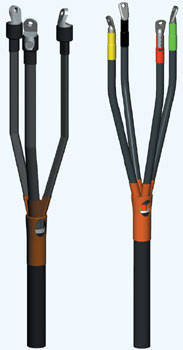

Муфта кінцева кабельна 4КВТпН-1-70/120, 0,4-1 кВ внутрішньої установки
Кінцеві термонасадкові муфти внутрішньої установки 4КВТпН-1-70/120 призначені для окінцювання трьох - і четырехжильных силових кабелів перетином жив 70; 95; 120 мм.,з паперовою просоченою ізоляцією на напругу до 1 кВ. Встановлюються всередині приміщень. Діапазон допустимих температур навколишнього середовища від -50° до +50°С, а також при відносній вологості до 98% і температурі до 35°С.
Муфта поставляється з болтовими наконечниками НБ-2 виготовленими зі сплаву для алюмиевых і мідних жил. За бажанням замовника муфти можуть бути укомплектовані наконечниками під опресовування.
Для вирівнювання напруженості електричного поля в корінці оброблення кабелю застосовуються високовольтна рукавичка чорного кольору і стрічка-регулятор.
Муфти кінцеві внутрішньої установки виготовляються за ТУ 3599-001-31912781-2005 і відповідають вимогам ГОСТ 13781.0-86.
Застосування:
Застосовуються для кабелів типу АСБ-1, АСБ2л-1,АСБл-1, АСБ2лГ-1, АСБГ-1, АСГ-1, РБ-1, СБ2л-1, СБ2лГ-1, СБГ-1, СБл-1, СГ-1, ААШв-1, ААШб-1, ААБл-1, ААБ2л-1, ААШп-1, ААБв-1, ААГ-1, АШв-1, АШп-1, АБ2л-1, АБв-1 і ін
|
1
|
2
|
КВТп-1 Напругу до 1 кВ 1 - наконечник |
Позначення кінцевих муфт для внутрішньої установки напругою до 1 кВ:
| Основна комплектація | Комплектація з болтовими наконечниками | Число жил | Перетин кабелю, мм2 |
| 3КВТп-1-16...25 | 3КВТпН-1-16...25 | 3 | 16-25 |
| 3КВТп-1-35...50 | 3КВТпН-1-35...50 | 3 | 35-50 |
| 3КВТп-1-70...120 | 3КВТпН-1-70...120 | 3 | 70-120 |
| 3КВТп-1-150...240 | 3КВТпН-1-150...240 | 3 | 150-240 |
| 4КВТп-1-16...25 | 4КВТпН-1-16...25 | 4 | 16-25 |
| 4КВТп-1-35...50 | 4КВТпН-1-35...50 | 4 | 35-50 |
| 4КВТп-1-70...120 | 4КВТпН-1-70...120 | 4 | 70-120 |
| 4КВТп-1-150...240 | 4КВТпН-1-150...240 | 4 | 150-240 |
| Основні | |
|---|---|
| Виробник | ЕРГ |
| Країна виробник | Україна |
| Користувальницькі характеристики | |
| Упаковка | Картонна коробка |
- Ціна: 986 ₴
