Муфта кабельна кінцева 4КНТН-1-35/50, 0,4-1 кВ зовнішнього встановлення

Тип КНТп-1 і КВТп-1

Концеві термоукусжувальні муфти 4КНТпН-1-35/50-муфти зовнішньої  установлення призначені для віконцювання  чотирижильних кабелів з паперовою просоченою ізоляцією перерізом жил 35; 50 мм, на напругу до 1 кВ

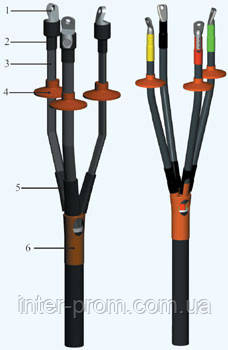

КНТП-1 Напруга до 1 кВ 1 — наконечник 2 — манжета кінцева 3 — ізолятор 4 — житлова ізоляційна трубка 5 - рукавичка 6 — стрічка-регулятор 7 — комплект заземлення 8 — манжета поясна

Муфта  постачається з болтовими наконечниками НБ-1, виготовленими зі сплаву для алюмінієвих і мідних жил. За бажанням замовника муфти можуть бути укомплектовані наконечниками під опресування.

Для вирівнювання напруженості електричного поля в корінці оброблення кабелю застосовуються високовольтна рукавичка чорного кольору та стрічка-регулятор.

Муфти кінцеві внутрішньої установки виготовляються за ТУ 3599-001-31912781-2005 і відповідають вимогам ГОСТ 13781.0-86.

Застосування:

Застосовуються для кабелів типу АСБ-1, АСБ2л-1,АСБл-1, АСБ2лГ-1, АСБГ-1, АСГ-1, СБ-1, СБ2л-1, СБ2лГ-1, СБГ-1, СБГ-1, СБЛ-1, СГ-1, ААШв-1, ААШб-1, ААБл-1, ААБл-1, ААБ2л-1, ААШ-1, АБ-1, ААБ-1, ААГ-1, ААГ-1, ААГ-1, ААГ-1, АВ-1, АБ
