Муфта кабельна кінцева 4ПКНТп-1-70/120, 0,4-1 кВ зовнішнього встановлення

Тип ПКНТп-1 і ПКВТп-1

Концеві термоукусжувальні муфти 4ПКНТп-1-70/120-муфти зовнішньої  установлення призначені для віконцювання  чотирижильних кабелів із пластмасовою ізоляцією перерізом жил 70;95; 120 мм, на напругу до 1 кВ (наприклад: АВВГ, ВВГ та інших).

Встановлюються всередині приміщень. Діапазон допустимих температур довкілля від -50° до +50 °C, а також за відносної вологості до 98%.

Можливість укомплектації з наконечниками під опресування або зі зривними болтами.

У разі використання кабелів із бронестрічками типу АВБШв-1, ВБбшв-1 та ін. комплект муфти доповнюється непаяною системою заземлення, що передбачається під час оформлення замовлення.

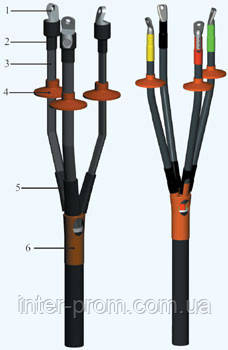

ПКНТп-1 Напруга до 1 кВ 1 — наконечник 2 — манжета кінцева 3 — ізолятор 4 — житлова ізоляційна трубка 5 - рукавичка 6 — стрічка-регулятор 7 — комплект заземлення 8 — манжета поясна

Можливість застосування наконечників під опресування або зі зривними болтами.

Муфти кінцеві зовнішньої установки виготовляються за ТУ 3599-001-31912781-2005 і відповідають вимогам ГОСТ 13781.0-86. Для вирівнювання напруженості електричного поля в корінці оброблення кабелю застосовуються: високовольтна рукавичка чорного кольору та стрічка-регулятор.
