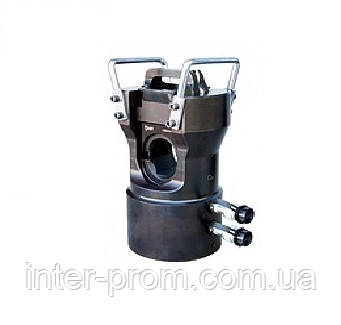

Прес гідравлічний ПГа-100
Прес гідравлічний ПГа-100 призначений для опресування не ізольованих алюмінієвих і сталеалюміневих дротів апаратними, відгалуговими, сполучними затискачами.
Цей прес використовується для опресування натяжної, сполучної та контактної арматури типу НАС, САС, САСУС, РАС, ЗПС, СВС, А2А, ТРАС для алюмінієвих і сталеалюмінієвих дротів високовольтних ліній електропередач (максимальний діаметр алюмінієвого затискача — 65 мм, сталевого затискача — до 32 мм). За бажанням замовника прес може бути укомплектований будь-якими з наведених та іншими типорозмірами матриць.
Вартість 1 матриці 2400,00 грн із НДС. Термін виготовлення 20 днів.
| Технічні характеристики інструмента: |
| Максимальне зусилля, тс: 100 |
| Робочий хід поршня, мм: 25 |
| Профіль перерізу в місці опресування: залежить від обраного комплекту матриць |
| Габаритні розміри, мм: 370х230х180 |
| Дозволена олія як робоча рідина: ВМГЗ |
| Вага, кг: 38,00 |
| Комплектація |
| Прес гідравлічний, шт.: 1 |
| Паковання: дерев'яний ящик |
| Паспорт виробу з гарантійним талоном, шт.: 1 |
Матриці та насос гідравлічний купуються окремо!!!
Гідравлічним поверненням штовхаючого поршня забезпечує швидкість під час роботи та надійність, запобігаючи «залипанню» матриць.
Таблиця підбору матриць для опресування стропів:
|
Позначення втулки поDIN 3093/Маркування матриці |
Діаметр каната, мм |
Розміри втулки, мм |
Діаметр втулки після опресування, мм |
Прес ПГ-630 |
Прес ПГа-55 |
Прес ПГа-100 |
||||
|
Органічний сердечник |
Сталевий сердечник |
А |
В |
S |
L |
|||||
|
ВТ2,5 |
2,5 – 2,7 |
2,0 – 2,4 |
2,7 |
5,4 |
1,05 |
9 |
5 + 0,2 |
+ |
+ |
+ |
|
ВТ3 |
2,8 – 3,2 |
2,5 ― 2,7 |
3,3 |
6,6 |
1,25 |
11 |
6 + 0,2 |
+ |
+ |
+ |
|
ВТ3,5 |
3,3 – 3,7 |
2,8 – 3,2 |
3,8 |
7,6 |
1,5 |
13 |
7 + 0,2 |
+ |
+ |
+ |
|
ВТ4 |
3,8 – 4,3 |
3,3 – 3,7 |
4,4 |
8,8 |
1,7 |
14 |
8 + 0,2 |
+ |
+ |
+ |
|
ВТ4,5 |
4,4 – 4,8 |
3,8 – 4,3 |
4,9 |
9,8 |
1,9 |
16 |
9 + 0,2 |
+ |
+ |
+ |
|
ВТ5 |
4,9 – 5,4 |
4,4 – 4,8 |
5,5 |
11 |
2,1 |
18 |
10 + 0,2 |
+ |
+ |
+ |
|
ВТ6 |
5,5 – 6,4 |
4,9 – 5,4 |
6,6 |
13,2 |
2,5 |
21 |
12 + 0,4 |
+ |
+ |
+ |
|
ВТ6,5 |
6,5 – 6,9 |
5,5 – 6,4 |
7,2 |
14,4 |
2,7 |
23 |
13 + 0,4 |
+ |
+ |
+ |
|
ВТ7 |
7,0 – 7,4 |
6,5 – 6,9 |
7,8 |
15,6 |
2,9 |
25 |
14 + 0,4 |
+ |
+ |
+ |
|
ВТ8 |
7,5 – 8,4 |
7,0 – 7,4 |
8,8 |
17,6 |
3,3 |
28 |
16 + 0,4 |
+ |
+ |
+ |
|
|
||||||||||
- Ціна: Ціну уточнюйте
