КЛАПАН ГІДРАВЛІЧНОГО ПРЕСА

Для коректної роботи гідравлічного вузла преса, в його конструкції передбачені запірно-регулюючі елементи, а саме – клапани. Дуже важливо, наскільки якісно і точно вони виготовлені, отъюстированы і встановлені. Високий виробничий рівень саме тим і відрізняється від просто хорошого рівня, що може забезпечити на постійній основі надійне проведення подібних робіт. І, як наслідок, значне зростання середнього напрацювання на відмову всієї лінійки гідравлічного електромонтажного обладнання.

Для виробництва клапанів гідравлічного інструменту SHTOK. застосовуються високоточні токарно-фрезерні верстати з ЧПУ японської компанії TSUGAMI.

Калібрування проводиться на унікальному обладнанні власної розробки.

Для кращого розуміння важливості такого, на перший погляд, дрібного сайту, давайте порівняємо клапани гідравлічного інструменту SHTOK. і будь-якого іншого виробника.

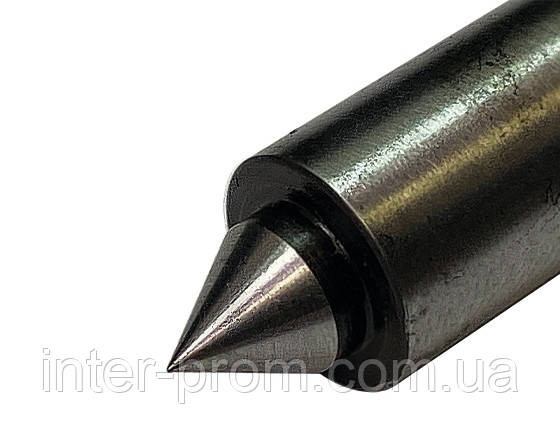

Зверху клапан - голка клапана інструменту SHTOK., знизу - інші виробники

Зліва - голка клапана інструменту SHTOK., праворуч - інші виробники

Для збільшення скористаємося мікроскопом з 60-кратним наближенням.

Чистота поверхні голки клапана SHTOK. - 0,02 мкн. Відчуйте різницю!

Порівняємо тепер пружини клапана.

Зліва - пружина SHTOK., виготовлена з високолегованої сталі. Кожна партія проходить обов'язкове ресурсне випробування. Стабільна робота пружин без втрати пружності дозволяє зберегти працездатність всього агрегату в цілому на весь термін служби.

На правому ж фото стан поверхні пружини говорить нам про неприпустиме якості сталі, з якої вона виготовлена.

Далі, розглянемо поверхню сідла клапана (зліва - SHTOK.).

Зверніть увагу на чистоту поверхні і на діаметр отвору для масла у SHTOK.

Таке невелике отвір важко дається у серійному виробництві навіть на високоточних верстатах, але воно того варте: менше ущільнюється периметр – легше забезпечити герметичність клапана - стабільніша робота всього агрегату в цілому!

І, наостанок, вивчимо регулювальну гайку клапана, SHTOK. – зліва.

Ми бачимо, що крок різьби значно менше у SHTOK., що дає можливість зробити в 2 рази більше витків! Це дозволяє провести максимально прецизійну регулювання клапана.

Отже, резюмуємо.

Завдяки висококласному токарно-фрезерного станочному парку, робить з максимальною точністю і якістю такі відповідальні деталі, як запірно-регулюючі елементи, вдалося досягти для пресів понад 10000 робочих циклів без поломок, що можна порівняти з ресурсом європейських аналогів. А порівнюваний аналог, на жаль, прослужить не більше 2000 циклів до ремонту...

Як Ви вже зрозуміли, працювати гідравлічним пресом легко і зручно. Але не все так просто і райдужно з звичайними гідравлічними пресами. У завершальній стадії обпресування, потрібно дуже уважно стежити за матрицями. При їх змиканні, роботу необхідно припинити, інакше подальше нагнітання тиску призведе до поломки замикаючого пристрою матриць, або самої голови, або самих матриць. Як ви розумієте, такий випадок не буде гарантійним!

Для запобігання подібної ситуації, в гідравлічну схему преса встановлюється Клапан Обмеження Тиску (КОД). Принцип його роботи полягає в наступному: при досягненні необхідного тиску в процесі нагнітання масла, цей клапан, відрегульований належним чином, відкривається, перепуская масло з гідроциліндра в масляну ємність, тим самим оберігаючи прес від перевантаження

Таким чином, КОД дозволяє уникнути передчасного виходу з ладу та незапланованого ремонту гідравлічного інструменту.

Ми рекомендуємо купувати саме такі ручні гідравлічні преса КОД, різниця в ціні складе приблизно 15-20%, але в підсумку, ви заощадите на ремонті і не залишитеся без інструменту в самий відповідальний момент!

Гідравлічні преса SHTOK. бюджетних лінійок, оснащені КОД, маркуються літерою ДО: ПГ-70К, ПГ-120К, ПГ-300К. Гідравлічні преса преміум-класу обладнані КОД в обов'язковому порядку.
