МОДЕРНІЗОВАНИЙ ГІДРАВЛІЧНИЙ АГРЕГАТ ШР-150+ SHTOK. ДЛЯ РІЗАННЯ СТРУМОВЕДУЧИХ ШИН

Комплексна шинообработка включає в себе 3 основні операції – різання, гнуття та перфорування струмоведучої шини. При цьому різання шини – це самий об'ємний вид робіт, від якості і швидкості виконання якого залежить якість і швидкість виконання всього циклу шинообработки. Саме тому керівники складальних виробництв приділяють особливо пильну увагу вибору агрегатів для різання шин. На ринку представлена величезна безліч шинорезов як у низькому ціновому сегменті, так і в преміальному. Всі вони виконують єдину функціональну навантаження і, крім вартості відрізняються довговічністю, якістю і швидкістю виконання робіт.

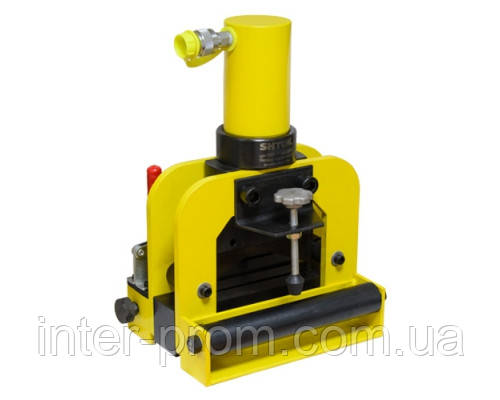

Сьогодні ми представляємо Вашій увазі модернізований шинорез ШР-150+ SHTOK., який поєднує в собі переваги преміумних агрегатів для обробки струмоведучих шин і вартість середнього цінового сегмента.

Вже більше 10 років шинорезы SHTOK. використовуються на складальних виробництвах. За цей час розроблено та впроваджено краща з точки зору продуктивності і якості різання основний робочий елемент шинореза – v-подібний ніж. Основними перевагами даної конфігурації ножа є якість легованої сталі, з якої виготовляється ніж, і оптимізовані кути різальної поверхні. Це дозволяє добитися максимально якісного зрізу по площині і довговічності ножа за рахунок зниження зусилля при різанні.

Соосносность гідравлічного циліндра і струмоведучої шини при різанні – це основа справною і довговічної роботи гідравлічного агрегату. На всіх недорогих і навіть деяких преміальних шинорезах співвісність виставляється вручну – оператор за допомогою обмежувачів повинен відкласти на мірною шкалою однакові відстані від центральної осі, у сумі дорівнюють ширині шини, і зафіксувати обмежувачі гвинтами. Сама лінійка виконана з м'якого алюмінієвого сплаву, тому що фіксують обмежувач гвинти пошкоджують мірну шкалу. Оскільки правильне виконання операції займає багато часу, більшість операторів агрегатів для різання шини в гонитві за продуктивністю просто ігнорують виставлення співвісності, що гарантовано призводить до виходу шинореза з ладу.

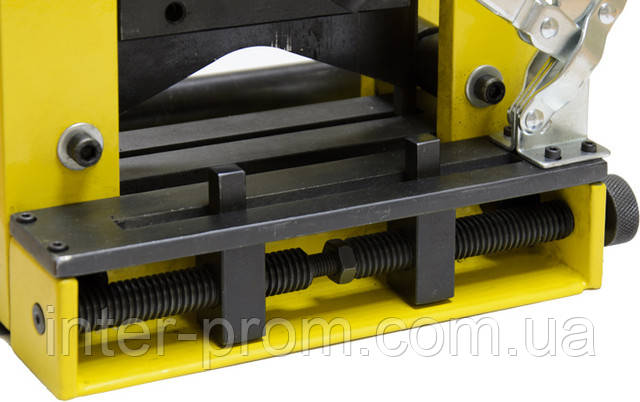

Однією з сторін модернізації шинореза ШР-150+ SHTOK. стало впровадження системи напівавтоматичного виставлення співвісності гідравлічного циліндра і шини – оператор встановлює шину в автономному агрегаті і, обертаючи направляючий гвинт, ваймами виставляє мідну шину строго по центру ножа.

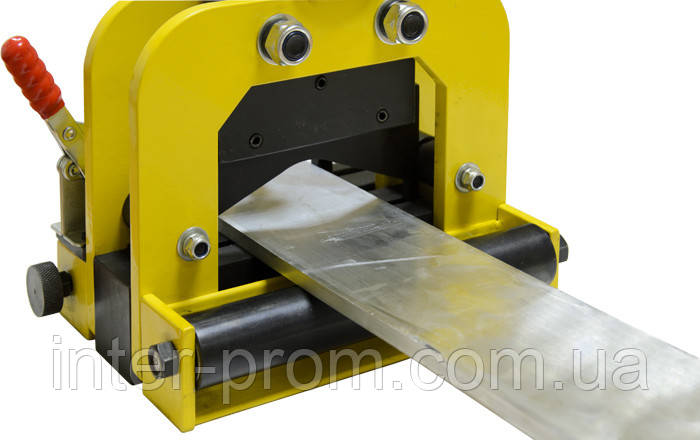

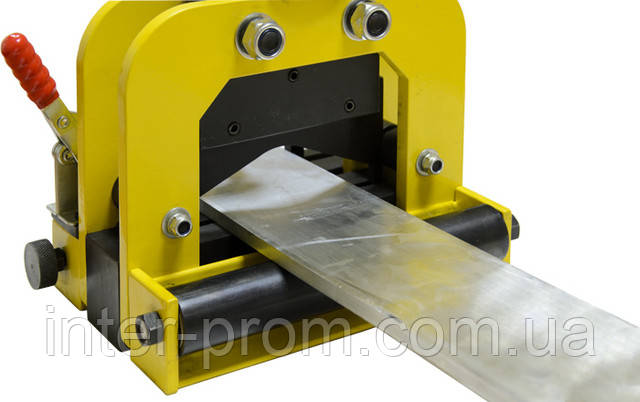

Зручність подання важкої шини – друга грань модернізації шинореза ШР-150+ SHTOK.: на тильній стороні агрегату вмонтований подаючий ролик, який бере на себе основну частину ваги шини. Завдяки цьому навіть різання мідного струмоведучої шини максимального перерізу може виконуватися одним оператором – для подачі достатньо трохи нахилити шину і прокатати її під ніж на необхідну відстань. При цьому подаючий ролик встановлений нижче робочої поверхні шинореза, що виключає його пошкодження при різанні.

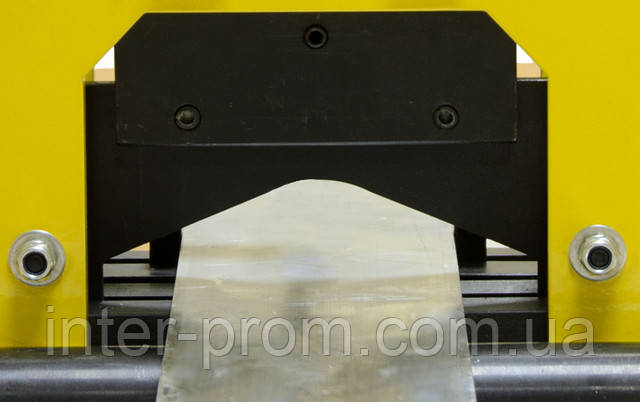

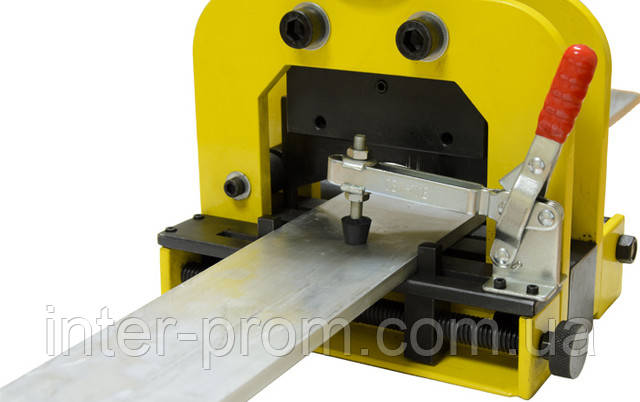

Особливістю різання шини v-подібним ножем є те, що краї шини піднімаються вгору. В першу чергу, це позначається на точності і якості реза в площині. Саме тому при модернізації шинореза ШР-150+ SHTOK. додано швидкозажимний фіксатор. В залежності від товщини струмоведучої шини оператор виставляє положення затиску і одним рухом фіксує отрезаемый кінець шини. Звільнити шину з фіксатора можна також одним зворотним рухом.
